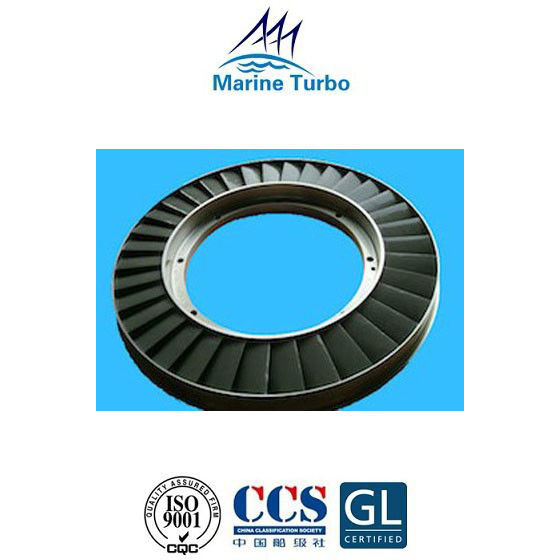

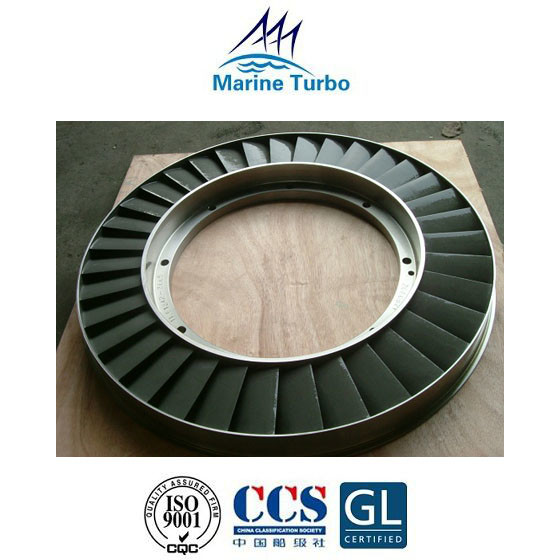

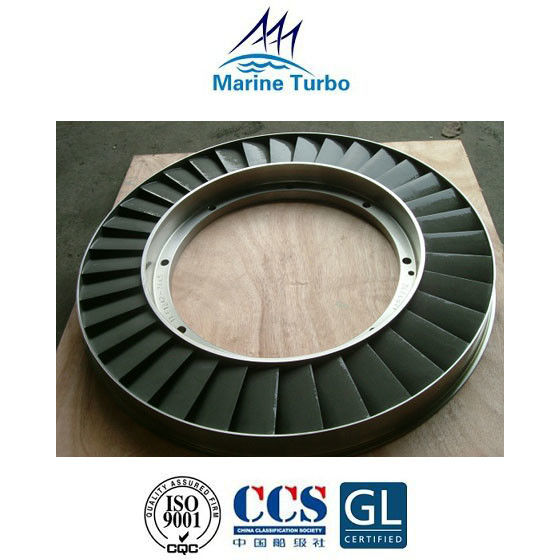

T- Marine Turbocharger / T- Anillo de boquilla de la serie NA para motores marinos, de potencia e industriales

T- Marine Turbocharger / T- Anillo de boquilla de la serie NA para motores marinos, de potencia e industriales

Turbocompresor serie T- / T-NA:

Anillo de boquilla de la serie T-NA pertenece aturbocompresores T- / T- NA y que se desarrollaron de forma comparativamente sencilla con unturbina axial fundida, que es adecuada para motores pesados ​​de fuel oil, motores marinos de diesel oil, biocombustibles y motores de operación a gas. Turbocompresores serie T-NAestán disponibles para un rango de potencia de motor de 1.650 kW a 24.500 kW por turbocompresor y con fácil tenimiento o revisión.

Aplicaciones:

El turbocompresor de la serie T-T-CR es ampliamente utilizado en motores marinos, motores de potencia y motores industriales.

El turbocompresor de la serie T-NA incluye:

La función del anillo de la boquilla del turbocompresor:

La turbina es impulsada por los gases de escape del motor, que entran por la carcasa de entrada de gases.El gas se expande a través de un anillo de boquilla donde la energía de presión del gas se convierte en energía cinética.Este gas de alta velocidad se dirige a los álabes de la turbina donde impulsa la rueda de la turbina y, por lo tanto, el compresor a altas velocidades (10 -15000 rpm).El gas de escape luego pasa a través de la carcasa de salida a las tomas de escape.

El anillo de la boquilla debe soportar temperaturas y presiones extremadamente altas, por lo que es crucial para la selección de materiales.

El anillo de la boquilla del turbocompresor generalmente se fabrica con una aleación de cromo-níquel resistente a la fluencia, acero al cromo-níquel resistente al calor o una aleación nimónica.
