Descripción del turbocompresor de gases de escape de la serie T- / T- TCA:

T- El anillo de la boquilla del turbocargador de la serie TCA se une a una parte delTurbocompresor de gases de escape de la serie T- / T- TCA, que se consideró como la tecnología mejorada de la exitosa serie anterior de turbocompresores T-NA.El turbocompresor de la serie T-TCA no solo mejora claramente su eficiencia, sino que también mejora sustancialmente su confiabilidad y vida útil.La serie T-TCA se ha desarrollado para la turboalimentación de presión constante, con la cual los gases de escape del motor fluyen hacia un colector de escape común, se acumulan allí y fluyen con pequeñas fluctuaciones de presión hacia la turbina de escape.

La serie T-TCA está diseñada comoturbina axial y se puede utilizar en un rango de rendimiento muy amplio para la carga de motores diésel y de gas de dos y cuatro tiempos.Las salidas del motor sondesde 2.000 kW hasta 30.000kW por turbocargador y con fácil servicio o tenimiento.

Dimensiones y peso del turbocompresor de gases de escape de la serie TCA solo como referencia:

*Pies de carcasa, alto
**Pies de carcasa, bajos
***Carcasa admisión gas axial D=360mm
****Carcasa admisión gas axial D=300mm o bicanal
*****Altura H sin tanque de gravedad
*^Con silenciador y para motores de cuatro tiempos solo como referencia

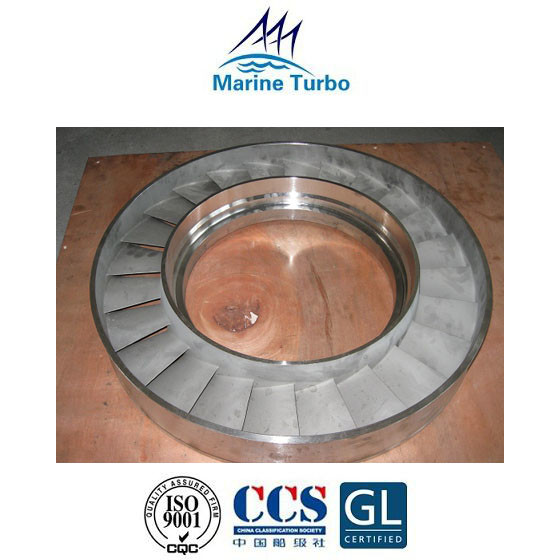

Descripción del anillo de boquilla del turbocompresor de la serie T-TCA:

El gas de escape del motor se expande a través de un anillo de boquilla donde la energía de presión del gas se convierte en energía cinética.Este gas de alta velocidad se dirige a los álabes de la turbina donde impulsa la rueda de la turbina y, por lo tanto, el compresor a altas velocidades (10 -15000 rpm).El gas de escape luego pasa a través de la carcasa de salida a las tomas de escape.

• El anillo de la boquilla del turbocompresor generalmente se fabrica con una aleación de cromo-níquel resistente a la fluencia, acero al cromo-níquel resistente al calor o una aleación nimónica que resistirá las altas temperaturas y será resistente a la corrosión.
• Además, debido a que su función es convertir los gases de escape en energía cinética, el procesamiento de precisión del anillo de la tobera es muy dedado.

Breve introducción del turbocompresor de gases de escape:

Los turbocompresores de gases de escape funcionan a altas velocidades, altas temperaturas de los gases de escape, altos índices de flujo de aire y gases de escape y altos índices de flujo.En general, la presión de los gases de escape es de 0,25 a 0,45 MPa y la temperatura de los gases de escape es de 500 a 600 °C.La velocidad varía según el tamaño del turbocompresor/supercargador marino.La velocidad máxima del sobrealimentador de gran tamaño es de 10000 r/min, y la velocidad máxima del sobrealimentador de tamaño pequeño puede alcanzar las 40,000~50000r/min.Por lo tanto, el turbocompresor marino/El turbocompresor de gases de escape es una máquina de precisión.
